«Арифметика» крыши из металлочерепицы: необходимое количество материалов. Размеры и расчет листов металлочерепицы: правила и примеры Монтаж крыши из металлочерепицы калькулятор

Перед началом расчетов нужно уяснить, что крыша и кровля – это не тождественные понятия. Под «крышей» мы имеем в виду всю систему, которая стоит на мауэрлате: стропила, обрешетка и контробрешетка, всевозможные виды изоляций и, наконец, кровельный материал, то есть непосредственно «кровлю». Онлайн-калькулятор крыши с чертежами позволяет получить данные и по крыше, и по кровле – в удобном для вас формате.

Готовый расчет стропильной системы и металлочерепицы на крышу (а также других видов кровельных покрытий) можно сохранить как в виде простых цифр по количеству стройматериалов, так и в виде чертежей и 3D-моделей. Результат вы можете сохранить на ПК или мобильное устройство, с которого вы вводили данные, а также отправить на e-mail самому себе или специалисту, который занимался проектированием вашего объекта. Кстати, перед закупкой рекомендуется проконсультироваться с ним или с профессиональным сметчиком: онлайн калькулятор для расчета кровли с чертежами крыш рассчитан на стандартные исходные данные – ваш объект может иметь особенности, которые сервис не учтет.

С помощью сервиса можно делать расчеты:

односкатной, двускатной, четырехскатной, в том числе вальмовой крыши;
любого перечисленного вида крыш с учетом мансарды;
любого перечисленного вида крыш, учитывая разный угол наклона;
площади кровли.

Все данные вводятся в сантиметрах – так, длину крыши по коньку, которая будет составлять 12 метров, необходимо указывать как 12000 сантиметров; результаты сервис также выдает в сантиметрах.

Если необходимо, под основными данными можно проставить галочки для учета дополнительных материалов: мауэрлата, контробрешетки, гидроизоляции и утеплителя. Сервис учитывает самые используемые виды и марки материалов.

Металлическая черепица обладает репутацией современного, изысканного и простого в монтаже кровельного покрытия. Перед креплением этого материала обязательно занимаются расчётами, учитывая размер одного листа, форму крыш, шаг обрешётки и некоторые другие нюансы.

Расчёт металлочерепицы на крышу

В качестве монтажа кровли из металлочерепицы сомнений не возникнет, если заранее определить оптимальный размер листа, и вычислить, сколько потребуется саморезов. При расчёте количества металлической черепицы, обращают внимание на форму крыши, которая может быть не только односкатной или двускатной, но и сложной, например, вальмовой.

Размеры листа металлочерепицы

Ширина и длина, а значит, и площадь листа металлической черепицы условно делится на два вида: полная и полезная. Под первым типом понимается та величина, которая измеряется от одного до другого края изделия, а под вторым - размер без учёта тех сантиметров, что теряются при создании нахлёстов.

При закупке материала учитывают именно полезные ширину и длину. Иными словами, рассчитанное количество строительного сырья округляют в бо́льшую сторону.

Полезной шириной считается ширина без учёта нахлёстов

Длина листа металлической черепицы варьируется от 40 см до 8 м, а ширина находится в рамках между 116 и 119 см. На протяжённость изделия в поперечном направлении особого внимания не обращают. Гораздо большее значение имеет длина черепичного листа. Оптимальный размер - 4,5 м.

Умный строитель предпочтёт использовать листы, длина которых соответствует расстоянию от конька до карниза кровли. От этой идеи он откажется только в том случае, если коньковая доска расположена слишком далеко от верхней кромки стен. Всё-таки поднимать наверх дома листы длиной 6–8 м - весьма тяжёлая задача. К тому же, огромные куски материала во время подъёма на крышу могут сильно поцарапать стены.

Когда размеры крыши не позволяют накрыть её одним листом металлочерепицы от карниза до конька, покупают материал большей длины, чем нужно, а лишние сантиметры просто отрезают. Короткие листы не берут: их придётся монтировать с нахлёстом, что приведёт к значительному перерасходу материала и глупым растратам.

Расчёт саморезов на крепление металлической черепицы

При монтаже металлической черепицы используют саморезы разных размеров:

4,8х35 мм или 4,8х20 мм (для фиксации материала на деревянной обрешётке);
4,8х20 мм (для соединения кромок листов в геометрически сложных зонах крыши);
4,8х50 мм или 4,8х70 мм (для мест, где материал необходимо закрепить особенно сильно).

Каким будет расход саморезов, следует обязательно определить заранее, учитывая несколько нюансов:

крепежи вставляют во все места, где нижняя часть волны материала соприкасается с обрешёткой;
около конькового бруса саморезы погружают в каждую волну материала;
на промежуточных этапах крепёжные элементы закручивают в листы через волну;
при создании нахлёста саморезы размещают на расстоянии метра друг от друга вдоль обрешётки.

Крепежи вставляют в металлочерепицу часто только в области карниза и конька

Крепежи, вставляемые в материал через малые промежутки, в скором времени станут причиной протечки кровли. А саморезы, используемые редко, не смогут удерживать металлические листы на своём месте, что приведёт с серьёзной деформации крыши.

Обычно на крепление 1 м² металлической черепицы, под которой установлена обрешётка со средним шагом в 50 см, хватает 7 саморезов. Правда, это правило работает только при устройстве кровли простой конфигурации. При усложнении формы крыши необходимое количество крепежей увеличивается.

Чтобы определить точно, сколько саморезов размером 4,8х35 мм, 4,8х20 мм и 4,8х50 мм понадобится на монтаж кровли из металлочерепицы, следует знать следующие параметры:

примерный расход саморезов на 1 м²;
площадь крыши;
сечение доски обрешётки;
длина ската;
ширина ската;
необходимое количество листов материала.

Так выглядит схема закрепления саморезами 4 листов материала, выложенных в два ряда

Используя самостоятельно нарисованную схему крепления металлической черепицы на саморезы, попробуем выполнить расчёты. Представим, что нам требуется закрепить материал на кровле площадью 150 м², в качестве обрешётки используются доски сечением 30х150 м, длина ската составляет 7,75 м, ширина - 10,2 м, а на устройство крыши куплено 40 листов металлочерепицы. Теперь выполним следующие задачи:

Найдём необходимое количество крепежей размером 4,8х20 мм. Как показывает схема, на каждый боковой стык требуется 21 саморез. Выходит, что на все 18 швов, которые появятся при соединении листов, понадобится 378 крепежей длиной 20 мм.
Определим, сколько нужно купить саморезов размером 4,8х35 мм - крепежей для междурядных стыков. По правилам каждый шов, образующийся в результате совмещения двух рядов материала, фиксируется 6 саморезами. На крыше площадью 150 м² таких стыков получается 20, значит, для монтажных работ на междурядном стыке необходимо закупить 120 крепежей длиной 3,5 см.
Посчитаем, как много крепежей размером 4,8х35 мм уйдёт на работы в коньковой области и на карнизе. В этих зонах один лист металлической черепицы фиксируется тремя саморезами. Следовательно, на крыше, где планируется разместить 40 листов, в области конька и карниза придётся использовать 120 крепёжных элементов.
Найдём количество крепежей 4,8х35 мм, необходимое для монтажа металлической черепицы по бокам кровли. На одном торце обычно применяется 22 самореза. Получается, в процессе работы на 4 торцах двускатной кровли понадобится 88 крепёжных элементов.
Узнаем, сколько саморезов длиной 3,5 см потребуется вкручивать в центральную часть листов металлической черепицы. Раз в середину одного куска материала по правилам вставляют 5 крепежей, получается, что на все 40 листов придётся израсходовать 200 саморезов. Если учесть все предыдущие случаи использования крепёжных элементов размером 4,8х35 мм, то выяснится следующее: перед монтажом металлической черепицы необходимо приобрести порядка 550 саморезов (с запасом).
Определим, сколько надо купить крепежей диаметром 4,8 мм и длиной 5 см. Учтя длину волны кровельного материала и степень надёжности крепления в области торцов, конька и карниза, решаем приобрести не около 360 саморезов.

Если сложить все полученные результаты, то получится, что для монтажа металлической черепицы на кровле нам нужно приготовить порядка 1300 саморезов.

Количество листов металлочерепицы для кровли в один и два ската

Чтобы узнать, сколькими листами металлической черепицы придётся закрывать кровлю в один скат, используют определённые данные:

номинальные и полезные ширина и длина одного листа материала;
длина и ширина кровельного ската;
размеры нахлёста по ширине и длине.

Нахлёст листов по длине обычно бывает равен 10, 15 или 20 см. А размер наложения кромок материала друг на друга по ширине определяется полезной шириной изделия. Если номинальный параметр листа составляет 1, 1 м, а полезный - 1, 1 м, то величиной нахлёста по ширине будет разница между этими значениями (0,08 м).

Самый большой нахлест листов по длине составляет 20 см

Ширину ската умножаем на длину и узнаём, что площадь кровли равна 90 м².
Ширину ската делим на полезную ширину листа металлической черепицы и получаем количество рядов по ширине кровли (9/1,1=8).
К длине кровельного ската добавляем размеры нахлёстов и расстояние, на которое стропила выходят за пределы стен, в результате чего находим полную длину ската (10+0,3 (2 нахлеста по 0,15) +0,1=10,4).
Полную длину ската делим на полезную длину листа, чтобы определить, из какого количества кусков материала будет состоять один ряд по длине кровли (10,4/3,5=3).
Количество рядов по длине крыши умножаем на количество рядов по ширине, то есть узнаём, сколько всего листов материала израсходуется при строительстве кровли (3х8=24).

Судя по нашим расчётам, на крыше площадью 90 м² потребуется закреплять 24 листа.

Если потребуется определить количество металлической черепицы на строительство двускатной кровли, то вычисления будут точно такими же. Правда, к ним добавится ещё одно действие - умножение на 2.

Исключения могут быть лишь в той ситуации, когда скаты кровли неодинаковые. При таком раскладе для каждого ската количество материала рассчитывается по отдельности.

Расчёт металлочерепицы для вальмовой крыши

Когда кровля вальмовая, то есть имеет четыре ската, чтобы узнать необходимое количество металлической черепицы, сооружение условно делят на участки (на два равнобедренных треугольника и две трапеции). Далее в несколько этапов проводят расчёт:

Видео: как рассчитать количество металлической черепицы на крышу

Калькулятор расчёта металлочерепицы

Выбрать тип кровли.
Отметить, будет ли кровля утеплена.
Указать ширину и длину скатов.
Отметить, надо ли рассчитать софит.
Указать тип софита.
Записать в ячейке ширину карниза.
Указать ширину лобовой доски.
Выбрать материал.

Расчёт обрешётки под металлочерепицу

Перед расчётом количества материала на строительство обрешётки делают следующее:

рулеткой измеряют ширину и длину скатов;
определяют, насколько обрешётка будет выходить за пределы карниза;
учитывают расход на лобовые доски;
решают, какой будет основание под кровельный материал - сплошным или разреженным.

Слева показана разреженная обрешётка под металлочерепицу, а справа - сплошная

Расход обрезных досок на сооружение сплошной обрешётки можно определить без лишних хлопот. Предположим, что площадь кровли составляет 80 м², а для строительства основания под финишное покрытие закуплены доски размером 0,15х6 м и толщиной 25 мм. В этой ситуации расчёт будет выглядеть следующим образом:

0,15 м х 6 м = 0,9 м² (площадь одной доски).
80 м² / 0,9 м² = 89 шт. (нужное количество досок).
0,15 м х 0,025 м х 6 м = 0,0225 м³ (объём 1 доски).
89 шт. х 0,0225 м³ = 2,0025 м³ (кубатура всех необходимых досок).

Когда обрешётка разреженная, вычисления проводят с учётом выбранного расстояния между досками. Допустим, материал предстоит выкладывать через каждые 35 см на крыше площадью 80 м², у которой ширина скатов равна 8 м, а длина - 5 м. Тогда расчёт будет состоять из 5 действий:

5/0,35 = 14 шт. (количество досок на одном скате).
14*8 = 112 м. п. (общий погонаж досок на одном скате).
112 м.п.*2 = 224 м. п. (общий погонаж досок на двух скатах).
224 м. п. /6 = 37 шт. (количество шестиметровых досок).
37*0,0225 = 0,8325 куб.м. (общий объем пиломатериалов для обрешётки).

Вычислить, каким будет расход металлической черепицы на крышу и досок обрешётки под неё, получится легко, если известны такие данные, как площадь кровли и размеры используемых материалов. Кстати, чтобы самостоятельные расчёты позволили построить крышу без проблем, цифры, полученные при расчётах, стоит округлять в бо́льшую сторону.

Для того, чтобы узнать количество металлочерепицы и доборных элементов, вы можете воспользоваться нашей бесплатной услугой - расчет материала. Чтобы подсчитать сколько черепицы потребуется на многоскатную кровлю сложной конструкции наши специалисты используют компьютерную программу для профессионального расчета. Если вы являетесь обладателем простой двускатной крыши, возможно провести самостоятельные вычисления. Для этого необходимо знать: длину ската, размер свеса с карниза, размер нахлеста листа, и воспользоваться нашим руководством для точного расчета.

Руководство по расчету количества металлочерепицы:

В качестве примера, рассмотрим расчет металлочерепицы Монтеррей и необходимых доборных элементов для двускатной кровли следующих размеров:

Делаем расчет количества листов металлочерепицы и рядов:

Ширина листа Монтеррей полная - 1,19 м., полезная ширина (с учетом нахлеста) - 1,10 м., максимальная длина листа - 7,5 м.

Формула : ширина ската (длина по коньку) / 1,1 м.

В нашем примере получиться следующая величина: 9 м. / 1,1 м. = 8,18 рядов - это 9 листов длиной 3,55 м. (длина ската 3,5 м. + 0,05 м. для карнизного свеса). У нас двускатная крыша, соответственно 9 листов х 2 = 18 листов. Дополнительно просчитывается упаковка для черепицы, она равна длине листа, и поддон для транспортировки.

Всего по нашему примеру:

18 листов длиной 3,55 м.
3,55 погонных м. упаковки.
1 шт. поддон для металлочерепицы.

Считаем количество коньков:

Размеры конька: 0,15 м. х 0,15 м. Полная длина - 2 м., полезная длина - 1,9 м.

Формула: ширина ската (длина по коньку) / 1,9 м. (полезная длина конька)

9 м. / 1,9 м. = 4,7 - это 5 шт.

Считаем количество торцевых планок:

Размеры торцевой планки: 0,095 м. х 0,12 м. Полная длина - 2 м., полезная длина - 1,9 м.

Формула: общая длина торцов кровли (пог.м.) / 1,9 м. (полезная длина торцевой планки)

В нашем примере 2 ската, каждый имеет 2 торца длиной по 3,5 м. Рассчитываем общую длину торцов: 3,5 м. х 4 = 14 пог.м. Соответственно: 14 пог.м. / 1,9 м. = 7,4 - это 8 шт.

Формула для расчета количества верхних и нижних ендовы и примыкания такая же, идентична и их длина. В нашем примере такие элементы отсутствуют.

Считаем количество карнизных планок:

Размеры карнизной планки: 0,10 м. х 0,069 м. Полная длина - 2 м., полезная длина - 1,9 м.

Формула: общая длина карниза (пог.м.) / 1,9 м. (полезная длина карнизной планки)

В нашем случае общая длина карниза кровли составляет: 9 м. х 2 = 18 пог.м. Значит 18 пог.м. / 1,9 м. = 9,47 - это 10 шт.

Считаем гидроизоляционную подкровельную пленку :

Размеры: 1 рулон = 70 кв.м., ширина 1,5 м. Нахлест равен 0,10 м.

Формула: площадь кровли / 70 + 10%

По нашему примеру получаем: 9 м. х 3,5 м. х 2 = 63 кв.м. / 70 + 10 % = 0,99 - 1 рулон.

Для пароизоляции формула та же.

Считаем количество кровельных саморезов:

Саморезы продаются пачками: длина 28 и 35 мм. - по 250 шт. в пачке (для крепежа металлочерепицы с учетом расхода 6 шт. на 1 кв.м.) и длина 70 мм. - по 100 шт. в пачке (для крепежа доборных элементов с расходом 8 шт. саморезов на 1 доборный элемент).

Формула для саморезов длиной 28 (35) мм.: площадь кровли х 6

Считаем: 63 кв.м. х 6 = 378 саморезов - 2 пачки.

Формула для саморезов длиной 70 мм.: общее число пог.м. доборных элементов х 8

Получаем: 23 пог.м. х 8 = 184 самореза - 2 пачки.

Планки карнизные, нижние ендова и примыкание крепятся стандартными саморезами.

При необходимости делаем расчет теплоизоляционного материала:

Для примера возьмем утеплитель Knauf толщиной 100 мм. Площадь в упаковке - 6 кв.м.

Толщина утепления кровли по Свердловской области не менее 200 мм

Формула: площадь кровли / площадь утеплителя в упаковке

В нашем случае получается: 63 кв.м. / 6 кв.м. х 2 (в два слоя) = 21 упаковка.

На нашем складе всегда в наличии листы металлочерепицы длиной 2,25 м. и 2,95 м. Мы можем изготовить листы в размер длины ската вашей кровли, это займет всего 1-2 дня. Поэтому так важно точно рассчитать количество листов металлочерепицы и их длину. Это поможет сэкономить на обрезках и упростить монтаж. Если у вас остались вопросы по расчету, позвоните нам или оставьте онлайн заявку на бесплатный расчет кровли.

Кровля из металлочерепицы имеет больше преимуществ, чем недостатков. В наше время подобный материал пользуется повышенным спросом во всех странах. Листы металлочерепицы легко монтируются, этот процесс занимает минимум рабочего времени. Срок службы материала составляет несколько десятков лет, выглядит он эстетично и привлекательно.

Особенности

Металлочерепица – это кровельный материал из оцинкованной стали, которая обработана специальным ПВХ составом. Последний надежно защищает конструкцию от пагубного влияния окружающей среды и одновременно придает оригинальный цвет. За три десятка лет металлочерепица получила признание на всех пяти континентах. До 85% объектов в наше время строится с применением этого материала. Существует множество нюансов, которые необходимо знать каждому домовладельцу.

Характеристики материала

Толщина листов дифференцируется в пределах 0,46–0,56 мм. При покупке листов следует учитывать, что расчетные данные, которые указаны на упаковке, и фактическое положение дел могут заметно отличаться. Это касается не только толщины листа, но нередко – длины и ширины.

Планируя покупку материала, очень важно правильно рассчитать, какой необходим запас. Обычно он составляет 10–15% от количества, нужного для ремонтных работ. Многое зависит от сложности кровли. Например, если слишком много стыков и преломлений, то дополнительные сантиметры металлочерепицы понадобятся для подрезки и подгонки.

Кровельная продукция представлена на рынке разнообразными брендами. К самым востребованным из них в России можно отнести:

Монтерей;
Супермонтерей;
Макси.

Преимущества металлочерепицы давно оценили как обычные домовладельцы, так и профессиональные строители. К явным плюсам можно отнести:

диапазон температуры, при которой можно эксплуатировать материал, довольно широкий: от -55 до +125 градусов;
соответствие правилам пожарной безопасности;
простота монтажа: на 1 кв. м требуется всего 8 саморезов;
монтировать такую кровлю можно круглый год;
материал очень прочный, не деформируется.

Многое зависит от толщины полимерного слоя, чем он толще и качественнее, тем долговечнее будет крыша. Цена также растет прямо пропорционально указанным параметрам.

Разные полимерные покрытия могут предохранять от разных факторов. Есть металлочерепица, где акцент сосредоточен на защите от солнечных лучей, есть также – от влияния влаги и перепада температур, есть – от механических повреждений.

Преимущества стандартных листов

Металлочерепица – это материал, который заметно различается по размерам, особенно по длине и ширине. Длина может различаться от 35 до 820 см. Ширина – от 115 до 120 см.

При использовании металлочерепицы не рекомендуется применять слишком крупные листы. Оптимальный вариант приобретать металлочерепицу среднего формата, таким образом, будет находиться золотая середина по расходам денежных средств на закупку, логистическими вопросами и трудностями монтажа. Средние листы легче рассчитать, правильно, количество единиц необходимых для покрытия полезной площади, для подрезки становится очевидной, зная базовые параметры объекта.

Стандартные средние листы хороши по следующим критериям:

их легко транспортировать и хранить;
при монтаже не надо задействовать специальную технику;
не требуется особых помещений для хранения;
риск повреждения материала при работе сведен к минимуму.

Этапы подсчета

В первую очередь замеряются скаты крыши, также следует обратить внимание на фактуру металлочерепицы, которая заметно отличается, например, от шифера.

В качестве иллюстрации можно сказать про материалы Монтерей и Такота. Длина обоих материалов одна и та же, ширина различается 1,17 и 1,18 м соответственно. Считать следует таким образом: полезная площадь у обоих типов материалов будет одна и та же – 1,1 метра. Объяснение простое: «лишние» сантиметры уйдут в нахлесты.

Важно проанализировать количество рядов на скатах.

Как пример можно назвать следующее: на скат длиной шесть метров и полезной шириной 1,1 потребуется шесть листов подобного материала. Калькуляция такая: 6: 1,1 = 5,36. Округление всегда происходит в сторону повышения. В данном случае получается цифра шесть.

Нередко возникает проблема, когда остается лишний материал, целые листы или их половины. Знать технологию расчета металлочерепицы на крышу необходимо. Перед началом калькуляции следует учитывать такие факторы:

длина всех скатов;
площадь свесов;
параметры полотна;
параметры конька.

Часто крыши бывают ломаными, поэтому следует рассчитывать отдельно каждый участок. Затем рекомендуется посчитать количество материала, который уходит на нахлесты и отвесы. Нередко предоставляется производителями услуга по нарезке листов нужных размеров, в это случае рекомендуется обращаться к профессионалам, нужна будет правильно составленная «выкройка» крыши.

Современные компьютеры позволяют делать план-схему крыши и расчет количества металлочерепицы, используя программу. Вручную сделать такую работу нетрудно, следует только использовать миллиметровую бумагу, чтобы правильно соблюдать пропорции и масштаб.

Некоторые заказчики умудряются делать заказ с листами длинной даже по 6–8 метров, таким образом, экономится значительное количество материалов, которое уходит на подрезку и нахлесты. Ощутимая экономия при подобных обстоятельствах бывает лишь тогда, когда площади крыши превышают намного 100 кв. м и есть специальные приспособления, чтобы поднимать такие габаритные изделия на высоту. К тому же монтаж таких листов требует высокой квалификации мастеров, поэтому стоимость работ может быть высокой.

Угол наклона: что учесть?

Вертикальный перехлест листов металлочерепицы бывает порядка 20 см, следует понимать, что этот параметр зависит от угла наклона кровли. Если угол наклона четырехскатной или двускатной крыши невелик, то больше материала требуется на гидроизоляцию и размер «нахлеста» требуется больше.

При подсчетах количества листов на стадии составления проекта, предоставляет возможность рассчитать параметры скатов, при необходимости можно рассмотреть вопрос с увеличением размера обрешетки, которая выходит за фронтоны.

При работе с вальмовыми крышами следует найти нужный угол наклона треугольных вальм. Сделать подобный монтаж можно своими руками.

Стропильная система

Размер свеса обычно бывает порядка 45 см, многое зависит от толщины материала и уровня жесткости листа. Отвес необходим, он эффективно предохраняет от затекания дождевой влаги под крышу, защищает верх стены объекта. Очень важно при составлении калькуляции учитывать ширину конькового элемента, конек у которого лопасти , например, 16 см даст возможность плотно закрыть зазор, между кровельным листом и коньком. Это необходимо в случае, если размера листа не будет хватать.

Скаты корректируются благодаря корректировке кобылок. Если вес крыши слишком велик и угол наклона небольшой, то в этом случае следует усиливать стропильную систему, то есть делать шаг между направляющими не 50 см, а, например, 40 см.

Количество

Оптимальный вариант – это монтировать листы длиной порядка четырех метров. На отвесы обычно уходит до 20 см металлочерепицы, на нахлесты – порядка 10 см.

Материал заметно разнится по «волнам», которые могут быть совершенно разные. Приступать к работам нельзя, пока не будет ясная картина с количеством необходимого материала. Чтобы получить необходимое количество листов, следует:

Сложить данные площадей по свесам.
Разделить полученную сумму на значение используемой площади.

В качестве примера можно взять 100 кв. м крыши и прибавить к ним площадь, которая идет на свесы, например, 6 кв. м. Гипотетическая площадь одного листа составляет 6 кв. м. 106 метров общей площади делим на 6, получается необходимое количество – 18 листов. Если число листов получилось дробным, то следует обязательно округлять полученные данные в большую сторону.

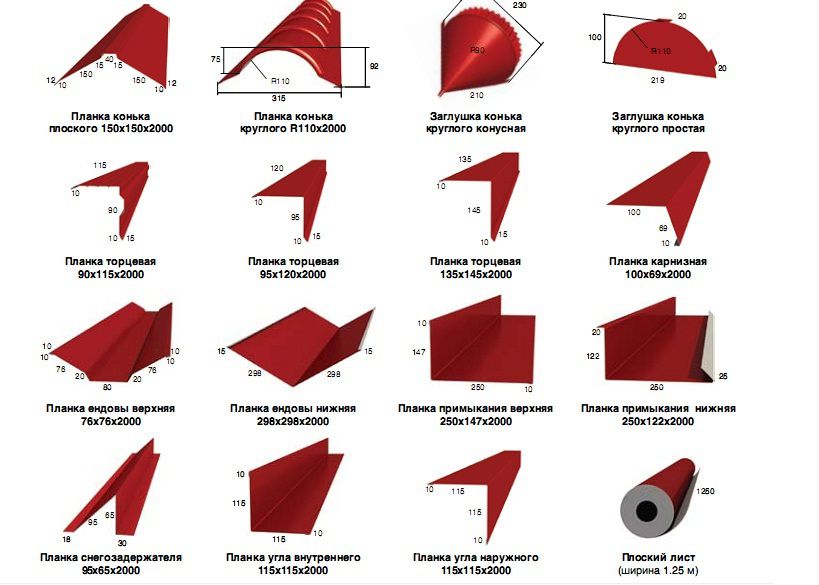

Элементы и фурнитура

При монтаже металлочерепицы невозможно обойтись без различной фурнитуры, которая играет существенную роль. Такие комплектующие еще называют доборными элементами. В первую очередь потребуются следующие «запчасти»:

конек;
планки торцевые;
планки примыкания;
барьер снеговой;
планка карниза.

Первый элемент предохраняет эффективно от различных осадков, защищает от ветра. Планки эффективно защищают стыки от попадания в них влаги. Снеговые барьеры эффективно защищают водостоки от обрушения снега. Планка карнизная препятствует проникновению под конек микрочастиц.

Первым делом необходимо узнать длину конька, на стыки уходит приблизительно по 8 см. Стандартный конек 2 метра. Если длина конька 8 м, то надо будет покупать 5 планок. Торцевые планки могут быть разных форматов, но их можно рассчитывать такой же технологии. Не следует забывать о саморезах, их тоже потребуется определенное количество.

Есть в профессиональной среде термин – запретная длина листа металлочерепицы. То есть, резать материал в длину по волне категорически не рекомендуется. Если нужно делать надрезы, то производить их следует строго по инструкции.
При выборе материала для кровли дома рекомендуется рассматривать толщину стали за минусом ПВХ покрытия. Такая необходимость появилась потому, что часто производители манипулируют толщиной полимерного покрытия и при этом экономят на металле.
Модульная металлочерепица выгодно отличается от стандартной тем, что отсутствует перерасход материала, нахлесты минимальны и стандартны. Модули защелкиваются на специальное крепление, которое полностью исключает попадание влаги под лист.

Поднимать такие изделия на высоту затруднительно, к тому же значительно увеличивается риск повреждения как самого материала, так и стен объекта. Поэтому важно заранее учесть этот факт и продумать процесс транспортировки сырья непосредственно на место ремонтных работ.
При работе рекомендуется пользоваться специальной таблицей, где отражены все данные относительно формата листов.
При резке материала обязательно следует использовать ножницы по металлу. Нельзя применять болгарку или ножовку, где присутствуют мелкие зубчики.
Монтировать металлочерепицу самостоятельно необходимо под углом наклона от 20 градусов. В противном случае придется делать лишние нахлесты.

Подробнее о тонкостях расчета металлочерепицы смотрите далее.

Потребность выполнить расчет металлочерепицы на крышу может возникнуть как при возведении нового дома, так и на этапе подготовки к замене защитного покрытия крыши существующего строения. Конечно, наиболее верным решением в подобных ситуациях является заказ разработки проекта у профильного инженера. Однако на практике частные застройщики в целях экономии стараются изыскивать альтернативные способы: руководствуются прикидками на глазок, выполняемыми в торговых точках продавцами, используют он-лайн калькуляторы или пытаются освоить спецпрограммы.

К сожалению, такие методы расчета металлочерепицы не дают желаемой точности. Они приводят к ситуациям когда, например, на месте установки лист оказывается короче на пару сантиметров либо, напротив, в отходы уходит неоправданное количество запасного материала. Поэтому, если подготовка, а тем более сам монтаж металлочерепичного покрытия осуществляется своими силами, то придется действовать несколько иначе. Предстоит также самостоятельно выполнить детальный обмер кровли, разобраться с алгоритмом расчета основного, вспомогательного и доборного материала. Рассмотрим эти вопросы подробней.

Как замерить крышу под металлочерепицу

Важно! Точный расчет количества материала можно выполнить, только после полного завершения .

Замеры

Работы по осуществлению замеров лучше выполнять вдвоем. Перед подъемом на крышу, чтобы лишний раз не бегать вверх-вниз по лестнице, захватите с собой:

2-3 листа бумаги, ручку, карандаш, нож;
рулетку, имеющую наибольший предел измерений (желательно не менее 10-15 м);
моток плотного нерастягивающегося шпагата;
саморезы и шуруповерт либо гвозди и молоток;
уровни поплавковый, водяной или лазерный.

Осуществляя обмер поверхностей скатов, коньков, карнизов, ендов, участков под врезаемые (проходные) элементы (трубы, мансардные окна и т.п.), старайтесь собрать максимальное количество данных. Исходите из принципа, что измерения, которые не пригодятся – это скорее исключение из правил.

Снятие размеров обязательно сопровождайте черновыми эскизными набросками. Без них невозможно подготовить точный расчет количества металлочерепицы. Они также помогут, если потребуется корректировка проекта под листовую продукцию с тем или иным видом профиля.

Важно! Взаимное позиционирование листов металлочерепицы имеет достаточно ограниченную вариативность. Она диктуется объемной формой профиля, зачастую, индивидуальной у каждой торговой марки.

Операции, сопутствующие замерам

Корректное снятие размеров, как и последующее составление проекта на их основе, невозможно выполнить без контроля всего объема геометрических параметров кровельной конструкции. Поэтому одновременно проверяйте:

Сколько листовой металлочерепицы потребуется на крышу

Расчет материалоемкости проекта сопровождаем подготовкой эскизной раскладки листов на соответствующих скатах. Установка элементов кровельного покрытия всегда осуществляется строго параллельно карнизам независимо от . В дальнейшем раскладка поможет существенно упростить .

В результате графических построений и несложных математических вычислений должно получиться два вида данных:

закупочно-монтажная спецификация. В ней будет указано, сколько и с какими габаритами требуются листы;
абсолютная площадь кровельного материала. Её показатель нужен лишь для определения предстоящих финансовых расходов на закупку покрытия, стоимость которого указывается за 1 м 2 полноразмерного изделия.

Как посчитать, сколько металлочерепицы надо на крышу в горизонтальных рядах ее скатов

Количество листов в ряду ската определяется с учетом их полезной ширины (без учета нахлестов), зависящей от штамповочного профиля выбранного производителя (см. рис. ниже). Например, полезная ширина изделий компаний:

Ruukki Adamante — 1125 мм;
Интерпрофиль – 1110 мм;
Металлпрофиль, Grand Line, Stynergy – 1100 мм.

Если разделим ширину ската на полезную ширину изделия от выбранного производителя, затем, округлим результат в большую сторону, то получим целое число. Это количество листов в ряду, которые следует наметить на эскизе скатной плоскости (конечно с учетом подрезки крайнего элемента).

Теперь, если найденное число умножим на полную ширину листа, его габаритную величину, включающую боковой нахлест, то получим абсолютную ширину кровельного материала в скатном ряду. Она потребуется для последующего нахождения абсолютной площади покрытия.

Габаритная ширина листа металлочерепицы несколько больше её полезного значения. Для сравнения, у тех же производителей из предыдущего примера:

Металлпрофиль – 1190 мм;
Grand Line, Stynergy – 1180 мм;
Интерпрофиль – 1160 мм;
Ruukki Adamante — 1153 мм.

Как рассчитать сколько надо металлочерепицы на крышу в вертикальных рядах (по длине ската)

Это значение определяется либо на основе параметров кровельных изделий из ассортимента торговой точки, либо с учетом возможностей их заводской нарезки под заказ. Многие производители могут осуществлять выпуск штампованной листовой продукции длиной до 8 м и более. Однако для монтажа металлочерепицы своими руками не рекомендуется заказывать нарезку длиннее 4 м. Габаритную продукцию сложнее транспортировать и устанавливать, значительно возрастает риск её повреждения. Поэтому, если длина ската, например, 6 м, то его лучше перекрывать двумя листами.

Для расчетов металлочерепицы в вертикальных рядах необходимо выяснить параметры её штампованного профиля – шаг модуля, недопустимые размеры нарезки и величины нахлестов. Знание шага (длины) модуля (расстояния между гребнями по длине листа) и недопустимых размеров нарезки требуется, чтобы в процессе раскроя металла не попасть в область перепада волны. Это чревато деформацией замкового соединения соседних листов, нарушением его герметичности и порчей внешнего вида. В дальнейшем значение шага модуля (бывает 300-400 мм) пригодится для правильного позиционирования элементов каркаса обрешетки.

Размер вертикальных нахлестов листов металлочерепицы у разных производителей также индивидуален, например:

Металлпрофиль и Ruukki Adamante – 150 мм;
Grand Line, Stynergy – 130 мм;
Интерпрофиль – 120 мм.

Рассчитываем полную и поэлементную длину металлочерепицы в вертикальном ряду

Полная длина

К длине ската прибавляем величину нахлеста (берем её столько раз, сколько она встречается от карниза до конька), а также запас на карнизный свес (обычно 50 мм). Например, скат имеет длину 11 м, используем для монтажа металлочерепицы продукцию с вертикальным нахлестом 120 мм. Нам потребуется установка трех элементов, а значит, у них будет два нахлеста. Тогда общая (полная) длина листов в вертикальном ряду: 11+2*0,12+0,05=11,29 м.

Если подобную величину умножить на вычисленную ранее полную ширину всех листов в горизонтальном ряду, то получим абсолютную площадь кровельного материала, необходимую для обустройства одного ската.

Поэлементная длина

Определяем индивидуальные габариты каждого листа для расчета фактической нарезки металлочерепицы на крышу в вертикальных рядах. Сначала находим размер нижнего листа. Для этого полную длину всех элементов кровельного покрытия вертикального ряда следует разделить на их количество в ряду. Полученное число округляется в большую сторону до величины кратной шагу модуля. Допустим, в нашем последнем примере длина модуля 350 мм, тогда: 11,29/3≈3,76 м, а 3,76/0,35≈10,75. Это значение округляется до 11, следовательно, длина нижнего листа: 11*0,35=3,85 м.

Размеры следующих листов можно найти двумя способами:

рассчитать средний лист металлочерепицы, по аналогичной схеме с округлением, учитывая, что на полную длину двух листов остается 11,29-3,85=7,44 м. Затем, найденный вертикальный габаритный размер среднего листа вычитаем из 7,44 м и узнаем габарит верхнего;
сразу принять средний лист равный нижнему, тогда фактическая длина верхнего элемента: 11,29-3,85-3,85=3,59 м.

Корректировка расчетов металлочерепицы

Рассмотренные выше вычисления в основном подходят для кровельных поверхностей прямоугольной формы. Но они типичны только для самых простых односкатных, двухскатных или мансардных (при наличии двух полных фронтонов) крыш. Для расчетов металлочерепичных покрытий трапециевидной или треугольной формы придется учесть еще и угловую подрезку в местах сопряжений скатов на ендовах и ребрах.

Используя детальную эскизную раскладку листов, путем геометрических построений можно добиться минимизации обрези, идущей в утиль. Из схемы внизу видно, что корректируются длины элементов покрытия, а из обрезков выкраиваются детали для угловых заполнений на соседних скатах. Кроме того обратите внимание, что если в горизонтальном ряду не хватает 5-10 см, то для перекрытия этого просвета не обязательно заказывать целый лист. Во-первых, зазор можно разбить на два, оставив их по обеим сторонам ската. Во-вторых, подобные щели перекрываются сопутствующими (доборными) элементами, в частности, торцевыми планками.

Как посчитать на кровлю из металлочерепицы доборный и прочий вспомогательный материал

Помимо основного листового покрытия для кровли из металлочерепицы необходимо выяснить требуемое количество доборных деталей (см. рис. ниже), вспомогательных материалов, рассчитать водосточную систему, лестницы, ограждения и т.п.

Линейные элементы

планки (торцевые, карнизные, коньковые, примыканий), ендовы и снегозадержатели измеряются в м/п вдоль мест своего монтажа. В их суммарной длине учитываются нахлесты, которые для планок принимаются 50-100 мм, для ендов – 100-150 мм.

Гидроизоляция

обязательна к установке под любой (утепленной или нет) металлочерепичной крышей. Расчет её количества прост – величину площади кровли увеличиваем не менее чем на 20% и получаем искомую квадратуру. Запас принимается на провисы пленки, подрезку и нахлесты полос.

Водосток и прочее

Крюков для крепления водосточных желобов берем по количеству стропил, на которых они закрепляются. В случае крепления крюков на карнизной доске шаг их установки принимается в диапазоне 600-900 мм. Расчет прочих элементов водостока лучше осуществлять, исходя из ассортимента деталей, предлагаемых конкретным производителем. Однако следует учитывать, что каждая из водосточных воронок способна обеспечить эффективный водоотвод с площади ската, горизонтальная проекция которого не превышает 100-120 м 2 .

Аналогично следует поступать с расчетами лестниц и ограждений. Они выполняются согласно инструкций к изделиям от выбранных производителей.

Крепеж

Почти все элементы металлочерепичной кровли крепятся специальными оцинкованными саморезами. Их средний расход принимается 6-8 шт/м 2 для листов покрытия и 3-4 шт. на м/п для линейных деталей. Но кроме средних значений, в расчетах следует учитывать, что:

шаг крепления ендов не более 300 мм;
карнизная планка может также фиксироваться оцинкованными гвоздями с шагом 300 мм;
торцевые планки закрепляются по обеим основным плоскостям – к торцевой доске (сбоку) и в гребень волны металлочерепицы (сверху) с шагом саморезов 500-600 мм;
коньковые планки фиксируются с обеих сторон в гребни каждой второй волны.

Выводы

Для составления проекта на закупку и монтаж кровельного материала вам потребуется немалое количество вводных данных, корректировок под особенности строения и имеющиеся рыночные предложения. Поэтому ни один он-лайн калькулятор расчета металлочерепицы на крышу или прикидка в торговой точке не смогут обеспечить достаточную точность подготавливаемой спецификации. Тем не менее, используя вышеописанную информацию, вы сможете своими силами оптимизировать материалоемкость кровельного покрытия, а также минимизировать количество отходов, образующихся в процессе его сборки.
